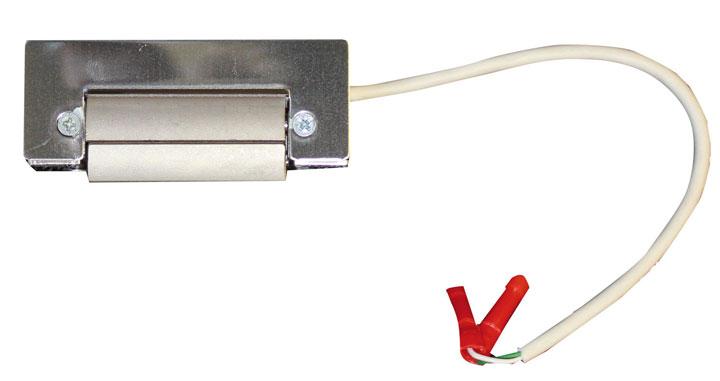

MECANISMO MOD.500N-524 CTC

Descripción

Hay varios tipos de mecanismos de abrepuertas, depende del TIPO DE FUNCIONAMIENTO que se necesite.
TIPO N-524_INVERTIDO A 24Vdc:
• N-524(funcionamiento Invertido y activación a 24 Vdc): el abrepuertas se desbloquea automáticamente en el momento en que se le deja de alimentar a 24 Vdc.Reversible (DIN Derecha o DIN Izquierda).
Permite la apertura tanto a derechas como a izquierdas.
Simétrico.
Permite cambiar de mano manteniendo la simetría del cuerpo.NORMATIVA DIN
La NORMATIVA DIN establece el sentido de apertura de la puerta y denomina el tipo de abrepuertas instalado.
Observando la puerta desde el lado en el que las bisagras son visibles:
-Si las bisagras están a la izquiera del observador, se trata de un abrepuertas DIN Izquierda.
-Si las bisagras están a la derecha del observador, se trata de un abrepuertas DIN Derecha.
SERIE 500
Mecanismo eléctrico serie 500, con pestillo de acero reforzado que permite soportar impactos de hasta 800kg. Sus dimensiones son:
-75(V)mmx21(H)mmx28(P)mm
Recomendado para puertas de forja, hierro o acero, con un gran tránsito en el acceso. Incluye una salida de cables que facilita la instalación mediante un simple empalme al conector

CTCIncluye contacto de conmutación para señalización de estado de puerta.
Este mecanismo permite diversidad de aplicaciones gracias a su microconmutador C/No/Nc de alta fiabilidad con contactos de oro. La intensidad máxima del contacto es de 2A-230Vac. Permitiendo saber si la puerta se encuentra abierta o cerrada. Imprescindible en instalaciones de seguridad y alarmas de bancos, laboratorios o joyerías y todos aquellos establecimientos que requieran la apertura de una puerta con bloqueo automático de otra y viceversa. Ver ejemplo de instalación en página 61 del CATÁLOGO DE ABREPUERTAS 2013. Este modelo no permite versión MAX

Especificaciones técnicas

Consumos:
N, A 12Vac: 980mA
N-412 12Vdc: 400mA.

N-424 24Vdc: 180mA.

N-512 12Vdc: 200mA.

N-524 24Vdc: 120mA.

Dimensiones:
75(V)mmx21(H)mmx28(P)mm

Tecnología: GENERICA

Peso: 0,214 kg

Medidas del producto embalado: 3,4x16,3x2,7 cm

EAN 13: 8424299017518
